Thiết kế thang máy tải hàng chuẩn kỹ thuật và cách lựa chọn phù hợp

Thiết kế thang máy tải hàng là bước quan trọng quyết định hiệu quả vận chuyển hàng hóa, tuổi thọ thiết bị và mức độ an toàn trong quá trình sử dụng. Một phương án thiết kế đúng không chỉ giúp tối ưu diện tích nhà xưởng mà còn giảm chi phí đầu tư, hạn chế sửa chữa và đáp ứng nhu cầu mở rộng trong tương lai. Mời bạn theo dõi bài viết dưới đây của Thang Máy Anh Khang để tìm hiểu chi tiết hơn!

1. Thiết kế thang máy tải hàng cần xác định những gì?

Trước khi lựa chọn bất kỳ mẫu thang nào, chủ đầu tư cần hiểu rằng mỗi công trình sẽ có những yêu cầu hoàn toàn khác nhau. Diện tích xây dựng, loại hàng hóa, số tầng phục vụ hay tần suất vận hành đều ảnh hưởng trực tiếp đến phương án thiết kế. Nếu bỏ qua giai đoạn này, rất dễ xảy ra tình trạng thang máy hoạt động không đúng công suất hoặc phải cải tạo sau khi lắp đặt.

Một bản thiết kế đạt chuẩn luôn bắt đầu bằng việc khảo sát hiện trạng và xác định nhu cầu sử dụng thực tế. Đây cũng là cơ sở để kỹ sư xây dựng bản vẽ kỹ thuật, lựa chọn thiết bị phù hợp và tính toán toàn bộ kết cấu của hệ thống.

1.1. Xác định tải trọng phù hợp

Tải trọng là thông số đầu tiên cần được xác định khi thiết kế. Thay vì chỉ dựa trên trọng lượng hàng hóa hiện tại, bạn nên tính thêm khả năng mở rộng trong vài năm tới để tránh phải thay đổi thiết bị.

Ví dụ, một kho hàng nhỏ chỉ lưu trữ linh kiện hoặc thùng carton có thể lựa chọn Thang máy tải hàng mini với tải trọng khoảng 300 kg. Trong khi đó, các cơ sở sản xuất hoặc kho trung chuyển thường ưu tiên Thang máy tải hàng 500kg vì đáp ứng tốt phần lớn nhu cầu vận chuyển hằng ngày.

Đối với nhà máy có quy mô lớn hơn, tải trọng 2000kg, Thang máy tải hàng 2000kg, Thang tải hàng 3000kg hoặc thậm chí Thang máy tải hàng 5000kg (tương đương khoảng 5 tấn) sẽ phù hợp hơn khi cần vận chuyển máy móc, pallet hoặc nguyên vật liệu có khối lượng lớn.

Việc lựa chọn đúng tải trọng không chỉ giúp thiết bị hoạt động ổn định mà còn giảm áp lực lên động cơ, tăng tuổi thọ và tiết kiệm chi phí bảo trì.

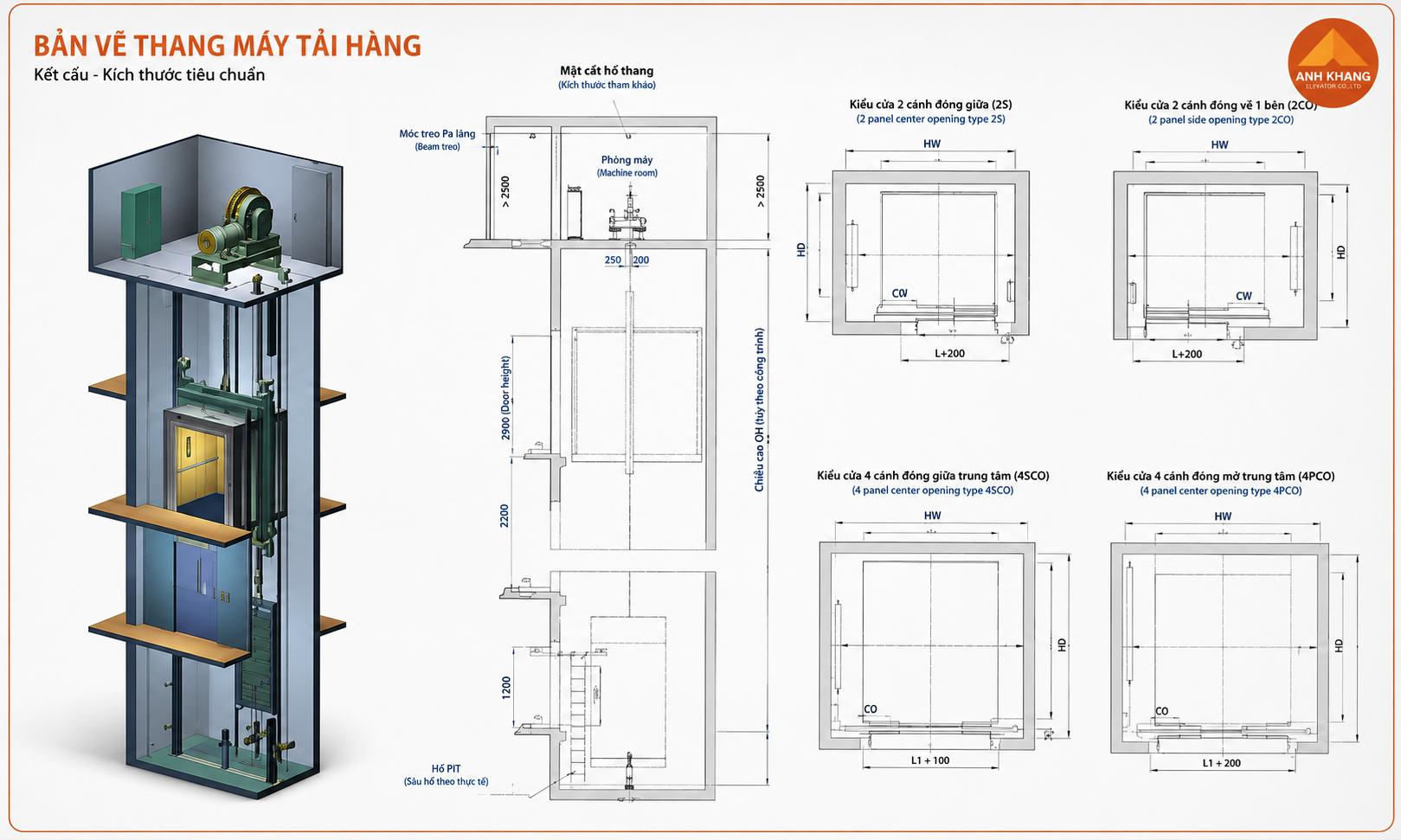

1.2. Lựa chọn kích thước cabin và hố thang

Sau khi xác định tải trọng, kỹ sư sẽ tính toán kích thước Cabin thang và hố thang tương ứng.

Một cabin quá nhỏ có thể khiến việc đưa pallet hoặc xe nâng vào trong gặp nhiều khó khăn. Ngược lại, cabin quá lớn sẽ làm tăng diện tích xây dựng và chi phí đầu tư mà chưa chắc mang lại hiệu quả tương xứng.

Thông thường:

Trong quá trình thiết kế, kỹ sư cũng cần tính đến khoảng không để pallet quay đầu, xe nâng tay ra vào hoặc hàng hóa cồng kềnh được di chuyển thuận lợi.

1.3. Xác định số tầng và hành trình vận chuyển

Số tầng phục vụ ảnh hưởng trực tiếp đến hành trình di chuyển, tốc độ vận hành và công suất động cơ.

Một công trình chỉ có hai tầng sẽ có yêu cầu rất khác so với nhà máy bốn hoặc năm tầng. Khi hành trình càng lớn, việc tính toán kết cấu hố thang, đối trọng và hệ thống điều khiển càng cần chính xác để bảo đảm cabin vận hành ổn định.

2. Các thông số kỹ thuật quan trọng trước khi thiết kế thang tải hàng

Sau khi xác định được nhu cầu sử dụng, bước tiếp theo là tính toán các thông số kỹ thuật của công trình. Đây là phần ảnh hưởng trực tiếp đến khả năng lắp đặt và vận hành lâu dài của thang máy.

Nhiều chủ đầu tư chỉ quan tâm đến kích thước cabin mà bỏ qua các thông số như hố Pit hay chiều cao OH. Trên thực tế, đây mới là những yếu tố quyết định việc thang máy có thể lắp đặt đúng tiêu chuẩn hay không.

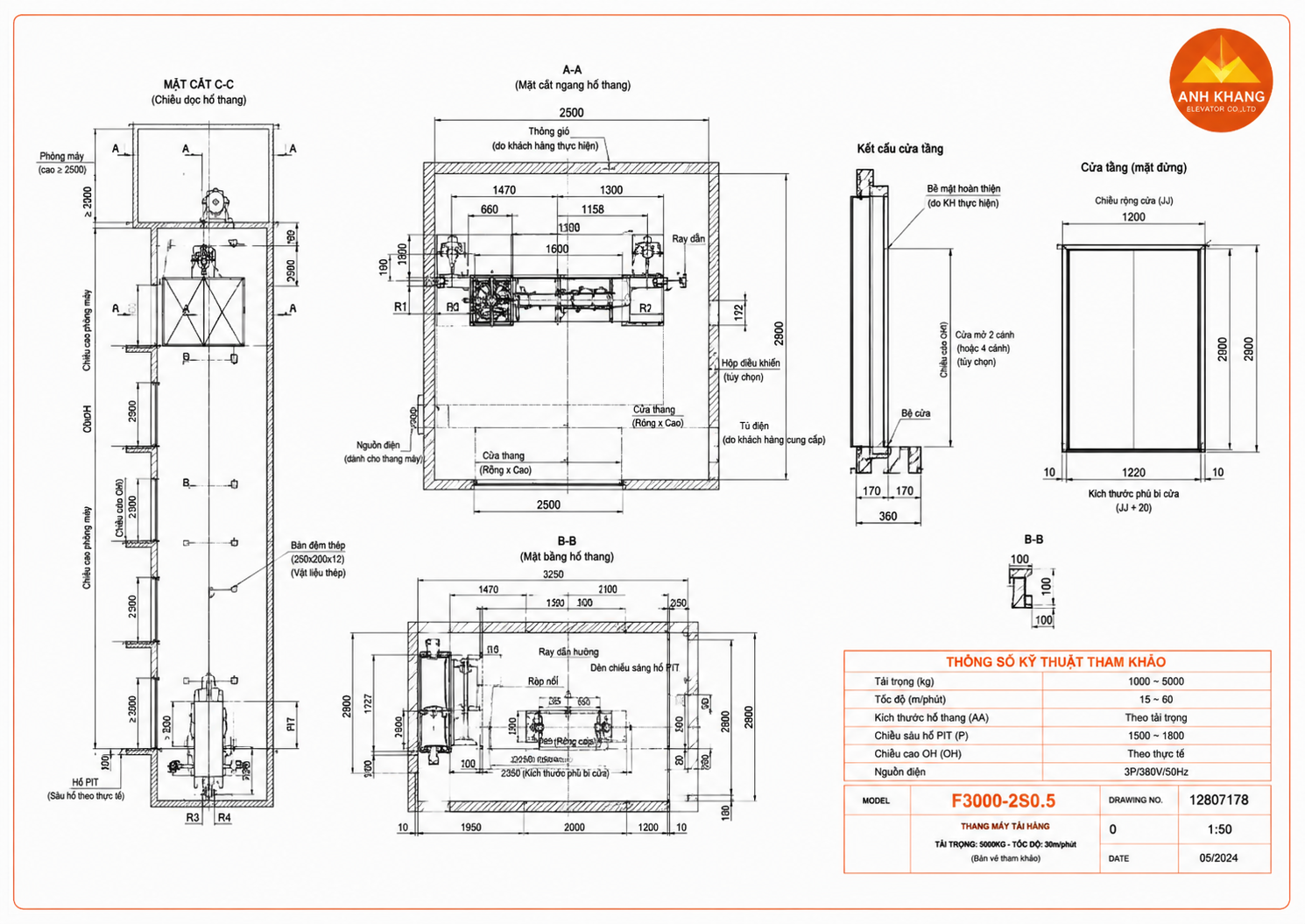

2.1. Hố Pit và chiều cao OH

Hố Pit là phần nằm dưới đáy hố thang, có nhiệm vụ tạo khoảng trống an toàn khi cabin xuống vị trí thấp nhất. Theo thông số phổ biến, chiều sâu hố Pit thường dao động từ 500 mm đến 1500 mm, tùy thuộc tải trọng và loại thiết bị.

Trong khi đó, chiều cao OH là khoảng không phía trên tầng trên cùng, thường nằm trong khoảng 3800-4500 mm. Nếu không đủ chiều cao, cabin sẽ không có không gian hoạt động an toàn và việc lắp đặt có thể phải điều chỉnh lại kết cấu công trình.

2.2. Hệ thống truyền động

Hiện nay, hai công nghệ được sử dụng phổ biến là hệ thống cáp kéo có đối trọng và Thủy lực.

Hệ thống cáp kéo phù hợp với các công trình nhiều tầng, có tần suất hoạt động lớn vì tiết kiệm điện năng và vận hành ổn định. Trong khi đó, hệ thống Thủy lực thường được lựa chọn cho công trình thấp tầng hoặc cải tạo nhờ kết cấu đơn giản và không yêu cầu phòng máy lớn.

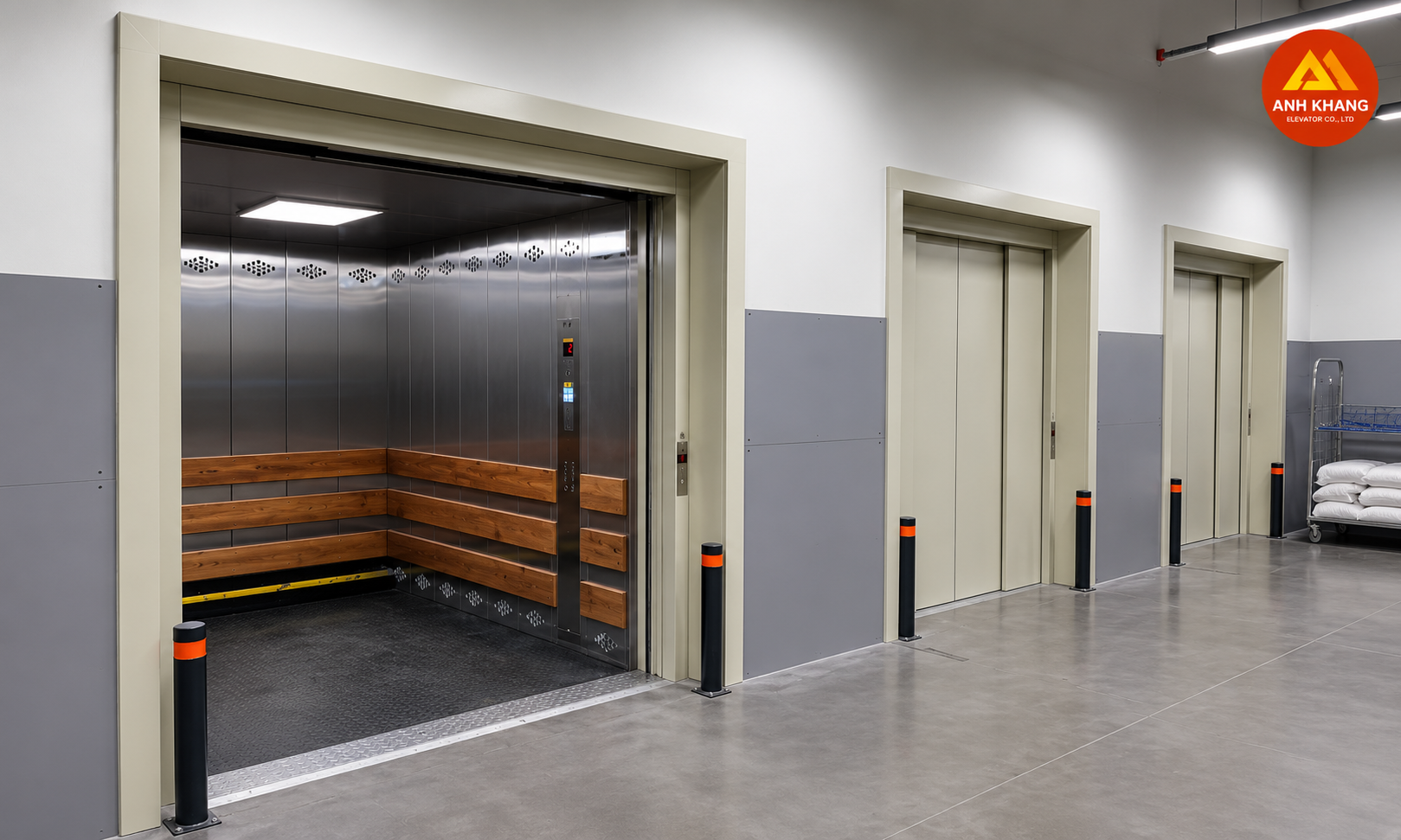

2.3. Vật liệu cabin và cửa tầng

Cabin có thể được chế tạo từ inox, tôn sơn tĩnh điện hoặc lưới thép.

Nếu môi trường có độ ẩm cao hoặc yêu cầu vệ sinh thường xuyên, inox sẽ là lựa chọn phù hợp. Ngược lại, tôn sơn tĩnh điện giúp tối ưu chi phí đầu tư mà vẫn đáp ứng tốt nhu cầu sử dụng trong nhiều nhà xưởng.

Đối với cửa tầng, cửa lùa hai cánh và bốn cánh vẫn là giải pháp phổ biến vì tạo khoảng mở rộng, giúp việc vận chuyển hàng hóa diễn ra nhanh chóng hơn.

3. Lựa chọn giải pháp thiết kế thang máy tải hàng phù hợp với từng công trình

Không phải công trình nào cũng cần một hệ thống thang máy giống nhau. Mỗi dự án sẽ có những yêu cầu riêng về diện tích, loại hàng hóa và tần suất khai thác. Vì vậy, việc lựa chọn giải pháp thiết kế cần được thực hiện dựa trên nhu cầu thực tế thay vì chỉ dựa vào chi phí đầu tư.

Bên cạnh đó, xu hướng hiện nay là thiết kế linh hoạt để hệ thống có thể đáp ứng nhu cầu mở rộng trong tương lai mà không phải thay đổi toàn bộ kết cấu.

3.1. Nhà kho và cửa hàng nhỏ

Đối với kho hàng quy mô nhỏ, Thang máy tải hàng mini hoặc dòng 500kg thường là lựa chọn hợp lý. Thiết bị không chiếm nhiều diện tích nhưng vẫn đáp ứng tốt việc vận chuyển hàng hóa giữa các tầng.

3.2. Nhà xưởng sản xuất

Trong Nhà xưởng, lượng hàng hóa luân chuyển mỗi ngày thường lớn hơn nhiều so với cửa hàng hoặc kho thông thường. Vì vậy, tải trọng từ 500kg đến 2000kg được sử dụng phổ biến nhằm đáp ứng hoạt động sản xuất liên tục.

Nếu thường xuyên vận chuyển máy móc hoặc pallet lớn, có thể cân nhắc Thang tải hàng 3000kg hoặc Thang máy tải hàng 5000kg để tăng hiệu quả khai thác.

3.3. Công trình có người đi kèm hàng hóa

Một số lĩnh vực như bệnh viện, trung tâm phân phối hoặc nhà máy yêu cầu nhân viên đi cùng hàng hóa trong quá trình vận chuyển. Khi đó, Thang máy tải hàng kèm người sẽ là lựa chọn phù hợp hơn so với thang tải hàng thông thường vì được thiết kế đáp ứng thêm các yêu cầu về an toàn cho người sử dụng.

Tuy nhiên, cần phân biệt rõ loại thang này với thang chở khách để lựa chọn đúng tiêu chuẩn thiết kế và quy định kỹ thuật.

4. Những yêu cầu an toàn và các lưu ý khi thiết kế thang máy tải hàng

Một hệ thống thang máy tải hàng chỉ có thể vận hành ổn định nếu được thiết kế đúng tiêu chuẩn ngay từ đầu. Ngoài tải trọng và kích thước, các yếu tố như kết cấu hố thang, thiết bị bảo vệ và chất lượng linh kiện cũng cần được tính toán kỹ lưỡng. Đầu tư đúng ở giai đoạn thiết kế sẽ giúp giảm rủi ro, hạn chế thời gian dừng máy và tiết kiệm đáng kể chi phí bảo trì về lâu dài.

Khi thiết kế, bạn nên đặc biệt lưu ý những yêu cầu sau:

• Trang bị đầy đủ hệ thống an toàn như phanh chống vượt tốc, bộ bảo vệ mất pha và ngược pha để hạn chế sự cố trong quá trình vận hành.
• Thiết kế hố Pit đúng tiêu chuẩn, bảo đảm chiều sâu phù hợp để cabin hoạt động an toàn ở điểm dừng thấp nhất.
• Tính toán nền móng và khả năng chịu phản lực, giúp công trình chịu được tải trọng lớn mà không xảy ra hiện tượng lún hoặc nứt kết cấu.
• Lựa chọn hệ thống điều khiển ổn định, có khả năng giám sát hoạt động, phát hiện lỗi và cảnh báo khi có sự cố.
• Ưu tiên vật liệu bền bỉ cho Cabin thang, đặc biệt nếu thiết bị hoạt động liên tục trong Nhà xưởng hoặc môi trường có độ ẩm cao.
• Không chỉ quan tâm đến giá thành, bởi một hệ thống chất lượng sẽ mang lại hiệu quả vận hành và tuổi thọ cao hơn nhiều so với khoản chi phí tiết kiệm ban đầu.
• Ưu tiên thương hiệu uy tín như Mitsubishi hoặc các đơn vị có kinh nghiệm thiết kế và lắp đặt thang máy công nghiệp để bảo đảm tiêu chuẩn kỹ thuật.

5. Những sai lầm thường gặp khi thiết kế thang máy tải hàng

Không ít doanh nghiệp phải cải tạo hoặc thay thế hệ thống chỉ sau vài năm sử dụng vì những sai sót ngay từ giai đoạn thiết kế. Phần lớn các lỗi này đều có thể tránh được nếu đánh giá đúng nhu cầu thực tế và lập phương án phù hợp ngay từ đầu.

Những sai lầm phổ biến nhất gồm:

• Chọn tải trọng theo nhu cầu hiện tại mà không tính đến khả năng mở rộng sản xuất. Ví dụ chỉ lắp Thang máy tải hàng 500kg để vận chuyển hàng 500kg, nhưng sau vài năm phải thay bằng dòng 2000kg hoặc lớn hơn.
• Thiết kế cabin quá nhỏ, khiến pallet, xe nâng tay hoặc thiết bị sản xuất không thể ra vào thuận tiện, làm giảm hiệu quả vận chuyển.
• Không tính đến phương thức bốc dỡ hàng hóa, dẫn đến cửa tầng hoặc cabin không đủ rộng cho pallet và xe nâng.
• Lựa chọn sai hệ truyền động, chẳng hạn dùng hệ thống Thủy lực cho công trình có tần suất hoạt động rất lớn hoặc hành trình quá cao.
• Sử dụng thang tời hàng thay cho thang máy tải hàng, trong khi hai thiết bị có cấu tạo, tiêu chuẩn an toàn và mục đích sử dụng hoàn toàn khác nhau.
• Lựa chọn Thang tải hàng tự chế hoặc Thang nâng hàng tự chế để giảm chi phí. Đây là giải pháp tiềm ẩn nhiều rủi ro vì thường không đáp ứng yêu cầu kiểm định và tiêu chuẩn an toàn.
• Bỏ qua bản vẽ kỹ thuật chi tiết, khiến quá trình thi công phát sinh nhiều thay đổi và làm tăng chi phí đầu tư.

6. Kinh nghiệm lựa chọn phương án thiết kế thang tải hàng phù hợp

Mỗi công trình sẽ có yêu cầu khác nhau về tải trọng, tần suất sử dụng và loại hàng hóa. Vì vậy, không có một mẫu thiết kế phù hợp cho tất cả. Thay vào đó, chủ đầu tư nên đánh giá tổng thể nhu cầu hiện tại và kế hoạch phát triển trong tương lai trước khi đưa ra quyết định.

Một số kinh nghiệm giúp lựa chọn phương án phù hợp gồm:

• Kho hàng nhỏ hoặc cửa hàng nhiều tầng nên ưu tiên Thang máy tải hàng mini hoặc tải trọng khoảng 500kg để tối ưu diện tích và chi phí.
• Nhà xưởng sản xuất có tần suất hoạt động liên tục nên cân nhắc tải trọng từ 2000kg hoặc Thang tải hàng 3000kg để đáp ứng nhu cầu vận chuyển nguyên vật liệu và máy móc.
• Nhà máy công nghiệp nặng hoặc trung tâm logistics nên lựa chọn Thang máy tải hàng 5000kg (khoảng 5 tấn) nhằm giảm số lần vận chuyển và nâng cao năng suất.
• Nếu cần người đi cùng hàng hóa trong quá trình vận hành, hãy sử dụng Thang máy tải hàng kèm người thay vì thang tải hàng thông thường.
• Yêu cầu đơn vị thiết kế cung cấp bản vẽ chi tiết, thể hiện rõ thước thang, kích thước hố thang, Cabin thang, cửa tầng và các thông số kỹ thuật trước khi thi công.
• So sánh nhiều phương án về chi phí đầu tư, chi phí vận hành và khả năng mở rộng để lựa chọn giải pháp có hiệu quả lâu dài, thay vì chỉ tập trung vào giá thành ban đầu.

7. Công Ty Thang Máy Gia Đình Anh Khang - Đơn vị cung cấp và thiết kế thang máy tải hàng theo yêu cầu

Nếu bạn đang tìm kiếm một đơn vị vừa tư vấn, thiết kế vừa cung cấp thang máy tải hàng phù hợp với từng công trình, Công Ty Thang Máy Gia Đình Anh Khang là một trong những lựa chọn đáng cân nhắc.

Chúng tôi cung cấp đa dạng giải pháp từ thang máy tải hàng mini, thang máy tải hàng 500kg, thang máy tải hàng 2000kg, thang tải hàng 3000kg đến thang máy tải hàng 5000kg, đáp ứng nhu cầu sử dụng tại kho hàng, nhà xưởng, trung tâm logistics và nhiều công trình công nghiệp khác.

Đội ngũ kỹ thuật của Anh Khang sẽ trực tiếp khảo sát hiện trạng, tư vấn tải trọng, xây dựng bản vẽ thiết kế, tính toán kích thước Cabin thang, hố thang, hố Pit và lựa chọn hệ truyền động phù hợp với điều kiện thực tế cũng như ngân sách của khách hàng.

Mỗi giải pháp đều được thiết kế nhằm tối ưu hiệu quả vận chuyển, bảo đảm tiêu chuẩn kỹ thuật, an toàn trong quá trình vận hành và phù hợp với định hướng phát triển lâu dài của doanh nghiệp.

Không chỉ cung cấp thiết bị, Công Ty Thang Máy Gia Đình Anh Khang còn đồng hành cùng khách hàng trong các giai đoạn lắp đặt, kiểm định, bảo trì và hỗ trợ kỹ thuật sau bán hàng. Nhờ đó, khách hàng có thể yên tâm sở hữu một hệ thống thang máy tải hàng hoạt động ổn định, bền bỉ và đáp ứng hiệu quả nhu cầu sử dụng trong nhiều năm.

8. Câu hỏi thường gặp về thiết kế thang máy tải hàng

Kích thước cabin bao nhiêu là phù hợp?

Kích thước cabin nên được lựa chọn dựa trên tải trọng và loại hàng hóa cần vận chuyển. Nếu thường xuyên sử dụng pallet hoặc xe nâng tay, bạn nên ưu tiên cabin rộng hơn để thao tác thuận tiện và bảo đảm an toàn.

Hố Pit và chiều cao OH tối thiểu là bao nhiêu?

Trong hầu hết các công trình, hố Pit thường được thiết kế từ 500-1500 mm, còn chiều cao OH khoảng 3800-4500 mm. Tuy nhiên, thông số cụ thể vẫn cần được tính toán theo tải trọng và phương án thiết kế của từng dự án.

Nên chọn hệ thống cáp kéo hay thủy lực?

Nếu công trình nhiều tầng và hoạt động liên tục, hệ thống cáp kéo thường mang lại hiệu quả cao hơn. Ngược lại, Thủy lực phù hợp với công trình thấp tầng hoặc cải tạo có không gian hạn chế.

Có nên sử dụng thang tải hàng tự chế?

Không nên. Thang tải hàng tự chế hoặc Thang nâng hàng tự chế thường không đáp ứng đầy đủ tiêu chuẩn kỹ thuật và yêu cầu kiểm định an toàn, vì vậy tiềm ẩn nhiều rủi ro trong quá trình sử dụng.

Có cần chuẩn bị bản vẽ trước khi lắp đặt không?

Có. Một bản vẽ chi tiết giúp xác định chính xác kích thước hố thang, Cabin thang, vị trí cửa tầng và các thông số kỹ thuật khác, từ đó hạn chế sai sót trong quá trình thi công.

Như vậy, một phương án thiết kế thang máy tải hàng hiệu quả không chỉ dựa vào tải trọng, mà còn cần xem xét đồng thời kích thước cabin, hố Pit, chiều cao OH, hệ truyền động, điều kiện vận hành và tiêu chuẩn an toàn. Bạn đang có nhu cầu được tư vấn để lựa chọn giải pháp xây dựng hoặc cải tạo công trình phù hợp thì đừng quên liên hệ với Công ty Thang Máy Gia Đình Anh Khang ngay hôm nay!
