Kích thước thang máy tải hàng chi tiết theo tải trọng và loại hàng hóa

Kích thước thang máy tải hàng là yếu tố quan trọng quyết định khả năng vận chuyển, sự phù hợp với loại hàng hóa và hiệu quả sử dụng trong từng công trình. Để lựa chọn đúng kích thước hố thang, cabin và tải trọng, khách hàng có thể tham khảo giải pháp tư vấn từ  Thang Máy Anh Khang với các phương án thiết kế phù hợp theo nhu cầu thực tế.

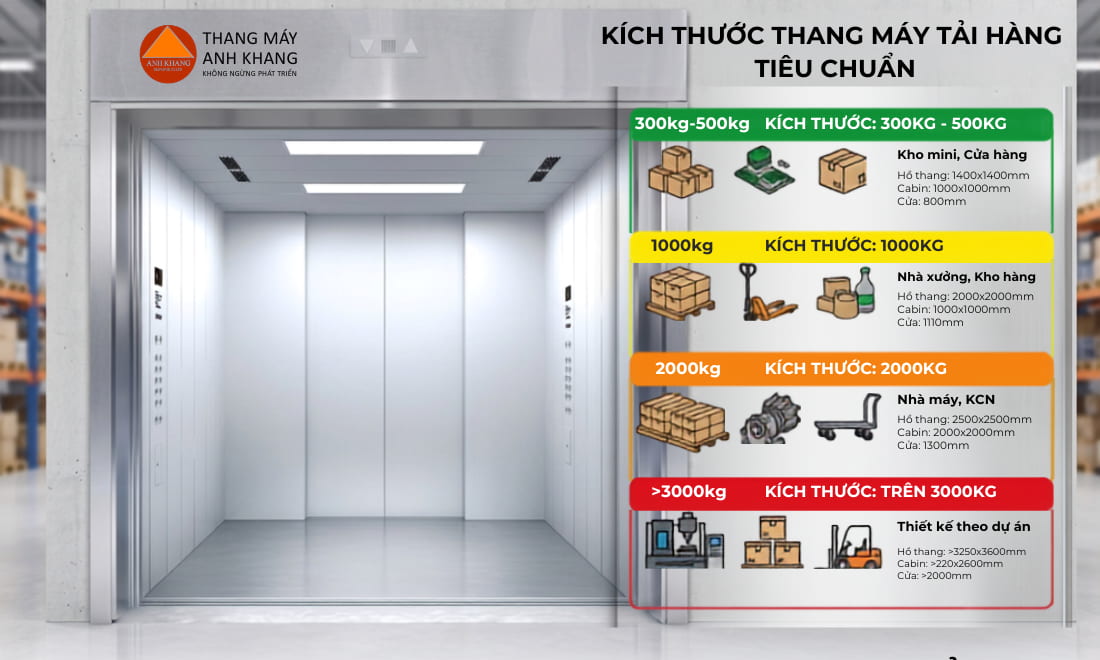

1. Kích thước thang máy tải hàng tiêu chuẩn theo tải trọng phổ biến

Kích thước thang máy tải hàng được xác định dựa trên nhiều yếu tố như tải trọng nâng, kích thước hàng hóa, loại pallet sử dụng và phương án vận chuyển trong thực tế. Vì vậy, mỗi mức tải trọng sẽ có yêu cầu khác nhau về hố thang, cabin, cửa tầng và hố PIT.

Trong các công trình hiện nay, những mẫu thang máy chở hàng từ 1000kg đến 2000kg được sử dụng phổ biến nhất vì đáp ứng tốt nhu cầu vận chuyển pallet, nguyên vật liệu và hàng hóa sản xuất.

Đặc biệt, với pallet tiêu chuẩn 1200 × 1200 mm, kích thước cabin cần được tính toán đủ rộng để hàng hóa ra vào thuận tiện, đồng thời có khoảng trống cho nhân viên thao tác.

Bảng kích thước tham khảo:

1.1. Kích thước thang máy tải hàng 300kg - 500kg

Thang máy tải hàng 300kg - 500kg thường được lựa chọn cho các công trình có nhu cầu vận chuyển hàng hóa vừa và nhỏ như kho mini, nhà hàng, cửa hàng hoặc khu vực sản xuất quy mô nhỏ.

Kích thước tham khảo:

• Hố thang: khoảng 1400 × 1400 mm đến 2100 × 1600 mm.
• Cabin: khoảng 1000 × 1000 mm đến 1200 × 1200 mm.
• Cửa thang: rộng từ 800 - 900 mm.

Nhóm tải trọng này phù hợp với các loại hàng như:

• Thùng carton.
• Linh kiện sản xuất.
• Hàng đóng gói.
• Nguyên liệu có kích thước nhỏ.

Ưu điểm của tải trọng 300kg - 500kg là không chiếm quá nhiều diện tích xây dựng, dễ bố trí trong những công trình có mặt bằng hạn chế.

1.2. Kích thước thang máy tải hàng 1000kg

Thang máy tải hàng 1000kg là dòng được sử dụng phổ biến trong nhà xưởng, kho hàng và các khu vực sản xuất nhờ khả năng vận chuyển lượng hàng lớn trong một lần nâng.

Thông số tham khảo:

• Kích thước hố thang: khoảng 2000 × 2000 mm đến 2900 × 2900 mm.
• Kích thước cabin: khoảng 1600 × 1600 mm hoặc 1500 × 1800 mm.
• Chiều rộng cửa: khoảng 1100 - 1200 mm.

Với tải trọng này, thang có thể đáp ứng nhu cầu vận chuyển:

• Pallet hàng hóa.
• Xe đẩy kho.
• Nguyên vật liệu sản xuất.
• Thành phẩm đóng kiện.

Tuy nhiên, khi thiết kế thang tải hàng 1000kg, doanh nghiệp cần xác định rõ loại hàng hóa thường xuyên vận chuyển để lựa chọn kích thước cabin phù hợp, tránh tình trạng tải đủ trọng lượng nhưng không đủ không gian chứa hàng.

1.3. Kích thước thang máy tải hàng 2000kg

Đối với những nhà máy, kho logistics hoặc khu công nghiệp cần vận chuyển hàng hóa nặng, thang máy tải hàng 2000kg là lựa chọn phù hợp nhờ cabin rộng và khả năng chịu tải cao.

Kích thước tham khảo:

• Hố thang: từ 2500 × 2500 mm đến 2850 × 2900 mm.
• Cabin: từ 2000 × 2000 mm đến 3000 × 3000 mm.
• Cửa thang: khoảng 1300 - 1600 mm.

Dòng thang này thường phục vụ:

• Hàng pallet kích thước lớn.
• Máy móc công nghiệp.
• Thiết bị sản xuất.
• Hàng hóa có khối lượng cao.

Khi sử dụng xe nâng để đưa hàng vào cabin, chiều rộng cửa và không gian xoay trở bên trong cần được tính toán kỹ nhằm đảm bảo quá trình vận hành nhanh chóng, an toàn.

1.4. Kích thước thang máy tải hàng trên 3000kg

Các dòng thang máy tải hàng trên 3000kg thường được sử dụng trong những môi trường có nhu cầu vận chuyển lớn như nhà máy sản xuất, khu công nghiệp, kho logistics hoặc công trình cần di chuyển máy móc, thiết bị nặng.

Khác với các tải trọng phổ biến 1000kg - 2000kg, nhóm thang này thường không có một kích thước cố định mà được thiết kế theo từng dự án cụ thể. Kích thước sẽ phụ thuộc vào:

• Loại hàng hóa cần vận chuyển.
• Kích thước pallet hoặc thiết bị đưa vào cabin.
• Phương tiện hỗ trợ như xe nâng, xe đẩy.
• Kết cấu và diện tích thực tế của công trình.

Thông số tham khảo:

• Kích thước hố thang: từ khoảng 3250 × 3600 mm trở lên.
• Kích thước cabin: từ khoảng 2200 × 2600 mm trở lên.
• Chiều rộng cửa: có thể từ 2000 mm tùy theo nhu cầu sử dụng.

Với tải trọng lớn, việc thiết kế cần được tính toán ngay từ đầu để đảm bảo hệ thống vận hành ổn định. Một cabin rộng nhưng cửa thang không đủ lớn hoặc hố thang không phù hợp vẫn có thể gây khó khăn trong quá trình đưa hàng hóa vào bên trong.

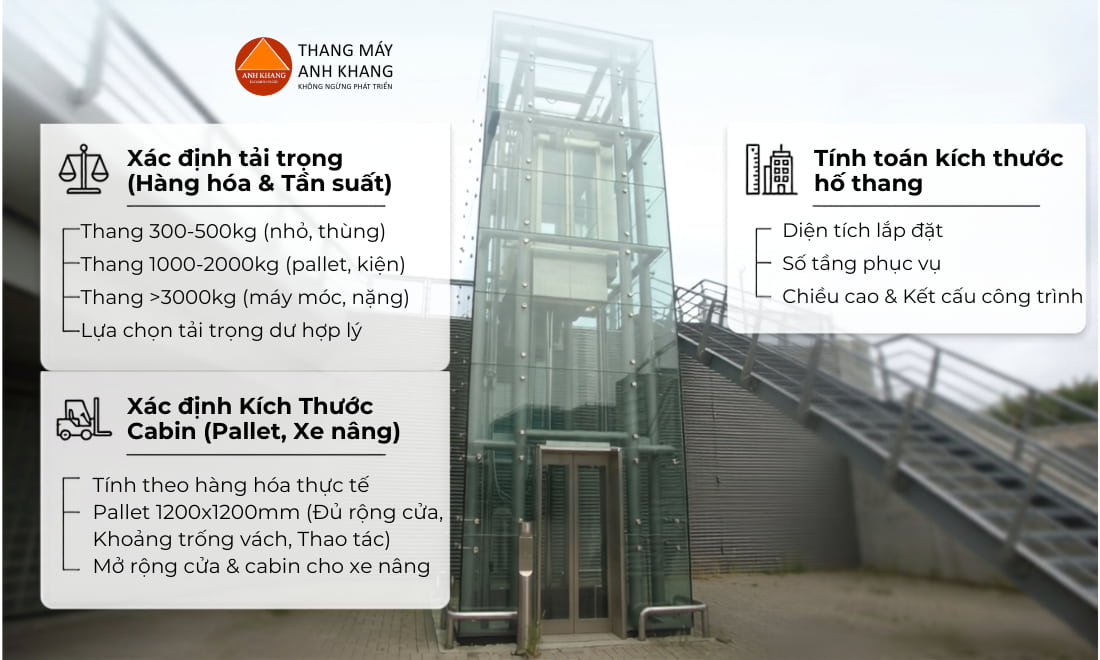

2. Cách xác định kích thước thang máy tải hàng phù hợp với nhu cầu sử dụng

Không phải công trình nào cũng cần sử dụng thang máy tải hàng có kích thước lớn nhất. Việc lựa chọn đúng kích thước giúp doanh nghiệp tối ưu chi phí đầu tư, diện tích xây dựng và hiệu quả vận hành.

Để xác định kích thước phù hợp, cần xem xét đồng thời tải trọng, loại hàng hóa và điều kiện lắp đặt thực tế.

2.1. Xác định tải trọng dựa trên loại hàng hóa vận chuyển

Tải trọng là yếu tố đầu tiên ảnh hưởng đến kích thước tổng thể của thang máy tải hàng. Tuy nhiên, doanh nghiệp không nên chỉ dựa vào khối lượng hàng hóa mà cần đánh giá cả tần suất vận chuyển.

Ví dụ:

• Thang 300kg - 500kg phù hợp với hàng hóa nhỏ, linh kiện, thùng hàng.
• Thang 1000kg - 2000kg phù hợp với pallet, nguyên liệu sản xuất và hàng đóng kiện.
• Thang trên 3000kg dành cho máy móc, thiết bị công nghiệp hoặc hàng hóa đặc biệt nặng.

Việc lựa chọn tải trọng dư ra một mức hợp lý giúp thang hoạt động ổn định hơn, hạn chế tình trạng quá tải khi nhu cầu vận chuyển tăng trong tương lai.

2.2. Xác định kích thước cabin dựa trên pallet và thiết bị vận chuyển

Kích thước cabin cần được tính toán dựa trên loại hàng hóa thực tế thay vì chỉ dựa vào tải trọng. Hai hệ thống có cùng tải trọng nhưng phục vụ loại hàng khác nhau có thể cần kích thước cabin hoàn toàn khác nhau.

Với pallet tiêu chuẩn 1200 × 1200 mm, cabin cần đảm bảo:

• Đủ chiều rộng để pallet đi qua cửa.
• Có khoảng trống giữa hàng hóa và vách cabin.
• Có không gian cho nhân viên thao tác.

Nếu công trình sử dụng xe nâng hoặc xe đẩy hàng, kích thước cabin và cửa thang cần được mở rộng tương ứng để quá trình đưa hàng vào diễn ra thuận lợi.

Đây là lý do các kỹ sư thường khảo sát loại hàng hóa trước khi đưa ra bản thiết kế cuối cùng.

Ngoài ra, với các công trình cần tối ưu không gian, việc lựa chọn dòng thang phù hợp với kiến trúc tổng thể cũng rất quan trọng. Bạn có thể tham khảo thêm hướng dẫn   chọn thang máy sao cho phù hợp với thiết kế công trình để có thêm phương án phù hợp trước khi lắp đặt.

2.3. Tính toán kích thước hố thang theo mặt bằng thực tế

Hố thang là phần không gian bao quanh hệ thống cabin, ray dẫn hướng và các thiết bị kỹ thuật. Vì vậy, kích thước hố thang cần được tính toán chính xác ngay từ đầu.

Một số yếu tố ảnh hưởng đến kích thước hố thang gồm:

• Diện tích khu vực lắp đặt.
• Số tầng phục vụ.
• Chiều cao công trình.
• Kết cấu sàn và tường.
• Điều kiện thi công thực tế.

Đối với nhà xưởng mới xây dựng, việc bố trí hố thang thường thuận lợi hơn vì có thể đưa vào bản thiết kế ngay từ đầu.

Trong trường hợp cải tạo nhà xưởng hoặc bổ sung thang máy cho công trình đang hoạt động, kỹ thuật viên cần khảo sát kỹ để đưa ra phương án phù hợp, hạn chế ảnh hưởng đến kết cấu hiện có.

3. Kích thước cabin thang máy tải hàng cần bao nhiêu để vận chuyển pallet?

Cabin là khu vực trực tiếp chứa hàng hóa nên đóng vai trò quyết định đến hiệu quả sử dụng của thang máy tải hàng. Một cabin phù hợp cần đáp ứng đồng thời khả năng chịu tải, không gian chứa hàng và sự thuận tiện khi bốc dỡ.

3.1. Cabin phù hợp với pallet tiêu chuẩn 1200 × 1200 mm

Pallet là phương án đóng gói và vận chuyển phổ biến trong nhà kho, nhà máy hiện nay. Với pallet tiêu chuẩn 1200 × 1200 mm, kích thước cabin cần lớn hơn để đảm bảo hàng hóa có thể đưa vào dễ dàng.

Khi thiết kế cabin cho pallet, cần lưu ý:

• Chiều rộng cabin phải phù hợp với kích thước pallet.
• Cửa cabin cần đủ rộng để xe nâng hoặc xe đẩy đi qua.
• Có khoảng trống tránh va chạm khi vận chuyển.

Đối với thang tải hàng 1000kg - 2000kg, cabin thường được thiết kế rộng để đáp ứng tốt nhu cầu vận chuyển pallet và hàng hóa công nghiệp.

3.2. Khoảng không gian cần thiết cho việc chất dỡ hàng

Một sai lầm thường gặp là thiết kế cabin vừa đúng với kích thước hàng hóa. Điều này có thể gây khó khăn khi đưa hàng vào hoặc lấy hàng ra.

Do đó, cabin nên có thêm khoảng trống để:

• Nhân viên đứng điều khiển và sắp xếp hàng.
• Điều chỉnh vị trí pallet.
• Đảm bảo hàng hóa không va vào vách cabin.

Thông thường, chiều sâu cabin nên cộng thêm khoảng 150 - 200 mm so với chiều dài hàng hóa để tạo không gian thao tác an toàn.

4. Kích thước cửa thang máy tải hàng bao nhiêu là phù hợp?

Bên cạnh kích thước cabin và hố thang, cửa thang là yếu tố ảnh hưởng trực tiếp đến khả năng đưa hàng hóa ra vào. Một thiết kế cửa phù hợp giúp quá trình vận chuyển nhanh hơn, hạn chế va chạm và đảm bảo an toàn trong quá trình sử dụng.

Đặc biệt với những công trình sử dụng pallet hoặc xe nâng, chiều rộng cửa cần được tính toán dựa trên kích thước hàng hóa thực tế thay vì chỉ dựa vào tải trọng của thang.

4.1. Lựa chọn kiểu cửa cho thang máy chở hàng

Các loại cửa thường được sử dụng cho thang máy tải hàng gồm:

• Cửa mở tim trượt 2 phía (Center Opening).
• Cửa mở lùa ngang.

Trong đó, cửa mở tim trượt 2 phía thường được ưu tiên cho các hệ thống vận chuyển hàng hóa lớn vì tạo ra khoảng mở rộng, thuận tiện cho việc đưa pallet, xe đẩy hoặc thiết bị nâng vào cabin.

Đối với nhà máy, kho hàng có tần suất vận chuyển cao, cửa thang cần đảm bảo:

• Độ bền tốt.
• Khả năng đóng mở liên tục.
• Phù hợp với phương tiện vận chuyển hàng hóa.
• Hạn chế ảnh hưởng đến quá trình sản xuất.

4.2. Xác định chiều rộng cửa theo kích thước hàng hóa

Chiều rộng cửa thang máy tải hàng nên được tính toán dựa trên kích thước lớn nhất của kiện hàng hoặc pallet thường xuyên vận chuyển.

Nguyên tắc thiết kế phổ biến:

• Cửa thang nên rộng hơn hàng hóa khoảng 100 - 200 mm.
• Đảm bảo xe nâng, xe đẩy có thể di chuyển qua dễ dàng.
• Hạn chế việc phải xoay hoặc điều chỉnh hàng nhiều lần khi đưa vào cabin.

Ví dụ, nếu doanh nghiệp sử dụng pallet kích thước lớn, cửa thang cần có độ mở đủ rộng để nhân viên vận hành đưa hàng vào nhanh chóng, tránh mất thời gian trong quá trình xuất nhập kho.

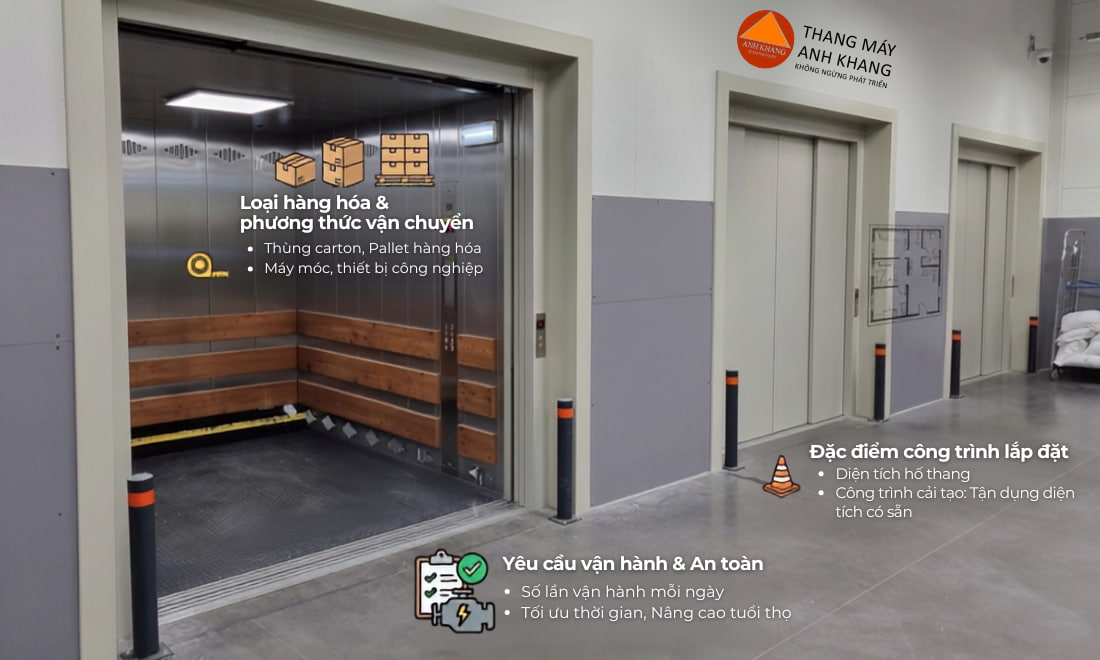

5. Những yếu tố ảnh hưởng đến kích thước thiết kế thang máy tải hàng

Kích thước thang máy chuyển hàng là kết quả của quá trình tính toán giữa nhu cầu sử dụng và điều kiện thực tế của công trình. Ngoài tải trọng, nhiều yếu tố khác cũng ảnh hưởng đến kích thước cuối cùng của hệ thống.

5.1. Loại hàng hóa và phương thức vận chuyển

Loại hàng hóa quyết định trực tiếp đến kích thước cabin, cửa thang và tải trọng cần thiết.

Một số nhóm hàng hóa phổ biến:

• Hàng đóng thùng carton.
• Nguyên vật liệu sản xuất.
• Pallet hàng hóa.
• Máy móc, thiết bị công nghiệp.
• Hàng hóa có kích thước lớn hoặc hình dạng đặc biệt.

Nếu sử dụng pallet hoặc xe nâng, kích thước thang cần được mở rộng để đảm bảo quá trình vận chuyển thuận tiện.

Ngược lại, với các loại hàng nhỏ, doanh nghiệp có thể lựa chọn kích thước gọn hơn để tiết kiệm diện tích lắp đặt.

5.2. Đặc điểm công trình lắp đặt

Mỗi công trình sẽ có những giới hạn khác nhau về diện tích và kết cấu. Vì vậy, cùng một tải trọng nhưng kích thước thang có thể thay đổi tùy theo vị trí lắp đặt.

Các yếu tố cần khảo sát gồm:

• Diện tích dành cho hố thang.
• Chiều cao tầng.
• Kết cấu chịu lực.
• Vị trí đặt cửa tầng.
• Điều kiện thi công.

Đối với nhà xưởng mới, việc thiết kế sẽ thuận lợi hơn vì có thể bố trí thang máy ngay từ giai đoạn xây dựng.

Với công trình cải tạo, kỹ sư cần đưa ra giải pháp phù hợp để tận dụng diện tích sẵn có nhưng vẫn đảm bảo hiệu suất vận hành.

5.3. Yêu cầu vận hành và an toàn

Ngoài khả năng nâng hàng, thang máy tải hàng cần đáp ứng yêu cầu vận hành lâu dài. Một hệ thống có kích thước phù hợp sẽ giúp giảm áp lực lên động cơ, hạn chế hao mòn và nâng cao tuổi thọ thiết bị.

Các yếu tố cần cân nhắc:

• Số lần vận hành mỗi ngày.
• Loại hàng hóa thường xuyên vận chuyển.
• Môi trường sử dụng như nhà máy, kho lạnh hoặc khu sản xuất.
• Yêu cầu về tốc độ và thời gian vận chuyển.

6. Bảng kích thước thang máy tải hàng tham khảo cho nhà xưởng và kho hàng

Dưới đây là bảng thông số tham khảo giúp doanh nghiệp dễ dàng hình dung về kích thước thang máy chuyển hàng theo từng mức tải trọng:

Lưu ý, đây là thông số tham khảo. Kích thước thực tế có thể thay đổi dựa trên thiết kế kỹ thuật, loại thiết bị sử dụng và đặc điểm công trình.

7. Thang Máy Anh Khang - Đơn vị tư vấn thiết kế thang máy tải hàng theo nhu cầu thực tế

Việc lựa chọn đúng kích thước thang máy tải hàng giúp doanh nghiệp tối ưu hiệu quả vận chuyển, tiết kiệm diện tích và đảm bảo an toàn trong quá trình sử dụng.

Thang Máy Anh Khang hỗ trợ tư vấn, thiết kế và lắp đặt các giải pháp thang máy tải hàng theo từng nhu cầu cụ thể, từ kho hàng nhỏ đến nhà máy sản xuất quy mô lớn.

Đội ngũ kỹ thuật có thể hỗ trợ:

• Khảo sát vị trí lắp đặt thực tế.
• Tư vấn tải trọng phù hợp.
• Tính toán kích thước cabin, cửa và hố thang.
• Đề xuất phương án thiết kế phù hợp với công trình.

Ngoài các dòng thang máy tải hàng, khách hàng có nhu cầu tìm hiểu thêm về giải pháp thang máy cho công trình dân dụng có thể tham khảo bài viết về   thang máy gia đình phù hợp để lựa chọn phương án phù hợp với nhu cầu sử dụng.

8. Những câu hỏi thường gặp về kích thước thang máy tải hàng

Thang máy tải hàng 1000kg cần kích thước hố thang bao nhiêu?

Thang máy tải hàng 1000kg thường có kích thước hố thang khoảng 2000 × 2000 mm đến 2900 × 2900 mm. Tuy nhiên, thông số chính xác cần được tính toán dựa trên kích thước cabin, loại cửa và điều kiện lắp đặt thực tế.

Thang máy tải hàng có thể chở pallet 1200 × 1200 mm không?

Có. Các dòng thang máy tải hàng từ 1000kg đến 2000kg thường được thiết kế để vận chuyển pallet tiêu chuẩn 1200 × 1200 mm. Khi thiết kế cần đảm bảo cabin và cửa đủ rộng để pallet ra vào thuận tiện.

Kích thước cửa thang máy tải hàng nên rộng bao nhiêu?

Chiều rộng cửa phụ thuộc vào kích thước hàng hóa và thiết bị vận chuyển. Thông thường, cửa nên rộng hơn kiện hàng khoảng 100 - 200 mm để thuận tiện khi đưa hàng vào cabin.

Có cần thiết kế thang máy tải hàng theo từng loại hàng hóa không?

Có. Mỗi loại hàng hóa có kích thước, trọng lượng và phương thức vận chuyển khác nhau. Thiết kế theo nhu cầu thực tế giúp lựa chọn đúng kích thang, tránh lãng phí diện tích và chi phí đầu tư.

Hố PIT thang máy tải hàng sâu bao nhiêu?

Hố PIT của thang máy tải hàng thường dao động khoảng 1400 - 1500 mm với nhiều tải trọng phổ biến. Tuy nhiên, chiều sâu thực tế có thể thay đổi tùy vào thiết kế và điều kiện công trình.

Như vậy, việc lựa chọn đúng  kích thước thang máy tải hàng giúp doanh nghiệp tối ưu khả năng vận chuyển, đảm bảo an toàn và nâng cao hiệu quả vận hành lâu dài. Nếu bạn cần tư vấn phương án phù hợp, hãy liên hệ Thang Máy Anh Khang để được hỗ trợ chi tiết hơn.
